دائرة تصنيف مطحنة الكرة يفصل تفريغ المطحنة إلى تيار منتج ناعم وتيار إرجاع خشن. يرسل المصنف الجسيمات التي تلبي متطلبات حجم العملية نحو فصل المعادن, بينما تعود الجزيئات الخشنة إلى المطحنة لمزيد من الطحن. يساعد مسار المواد المغلق هذا مرحلة الطحن على توصيل تغذية يتم التحكم فيها إلى التعويم, الفصل المغناطيسي أو معدات إثراء أخرى.
ما هي دائرة تصنيف مطحنة الكرة?

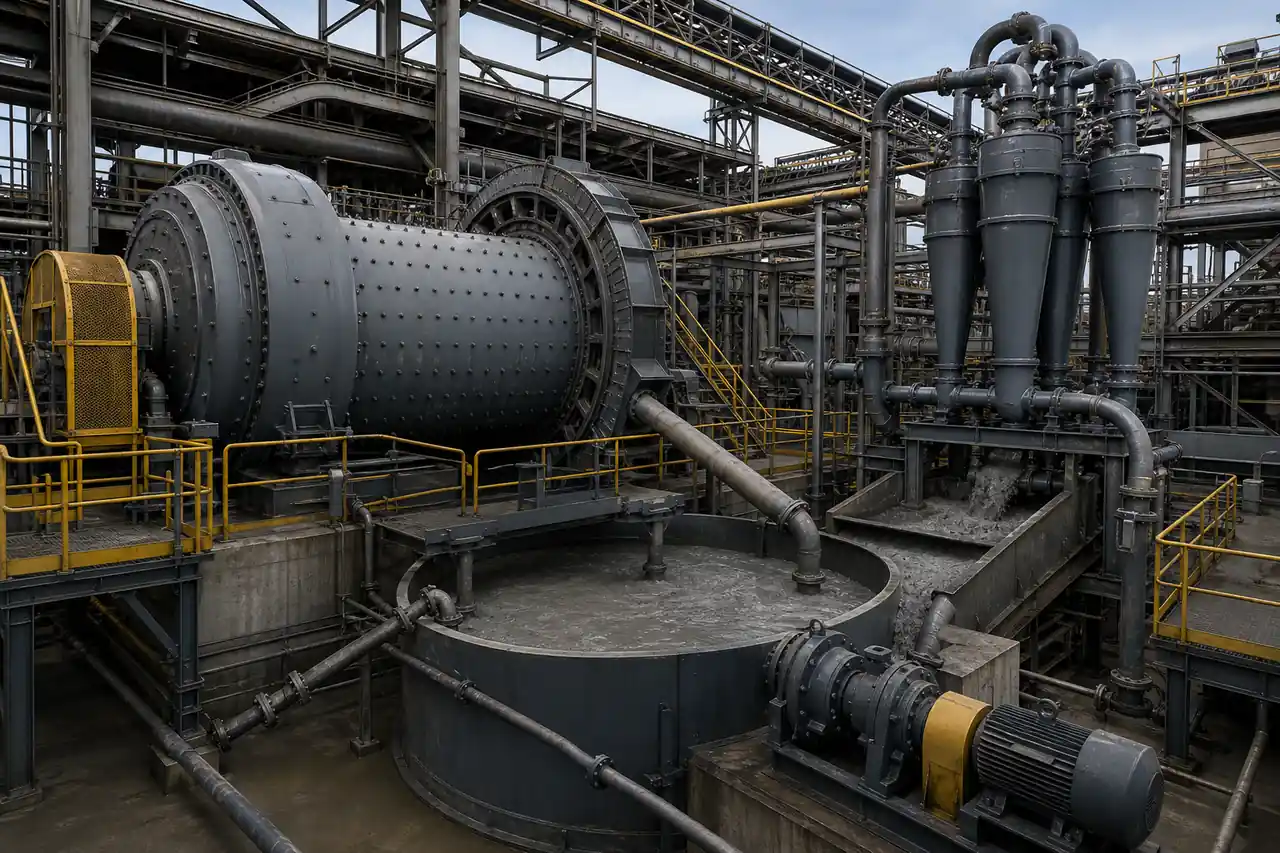

تجمع الدائرة بين أ مطحنة الكرة, نقطة تجميع التفريغ, معدات نقل الملاط والمصنف. في الطحن الرطب, يدخل منتج الطاحونة عادة إلى الحوض قبل أن تقوم المضخة بنقل الملاط إلى السيكلونات المائية أو وحدة تصنيف أخرى. يقوم المصنف بعد ذلك بفصل الجزيئات وفقًا لسلوك الترسيب أو التدفق في ظل ظروف التشغيل المحددة.
تخرج المواد الدقيقة من خلال تيار المنتج لأنها وصلت إلى نطاق الحجم المطلوب في المرحلة التالية. تخرج المواد الخشنة من خلال تيار العودة وتدخل مرة أخرى إلى الطاحونة. لذلك, يتحكم المصنف في أي الجزيئات تتلقى طحنًا إضافيًا وأي الجزيئات تتحرك للأمام عبر المصنع.
هذا الترتيب هو جزء من الأوسع دائرة طحن مطحنة الكرة. قد تشتمل الدائرة الكاملة أيضًا على تخزين الخام المسحوق, التغذية الخاضعة للرقابة, إضافة الماء, مضخات, مغاسل, الأدوات ومعدات الفصل النهائية.
كيف يوجه التصنيف الجسيمات الدقيقة والخشنة
التصنيف لا يطحن الخام. بدلاً من, فهو يقسم تفريغ الطاحونة بحيث تظل قوة الطحن مركزة على الجزيئات التي لا تزال تتطلب تقليل الحجم. يقوم مسار الإرجاع المتصل بشكل صحيح بإعادة الجزء الخشن دون خلطه في تيار المنتج النهائي النهائي.
تدفق المنتجات الجميلة
يحتوي التيار الدقيق على المادة المختارة لترك حلقة الطحن. حجم الجسيمات المطلوبة يعتمد على تحرير المعادن, نوع الخام وطريقة الإثراء التالية. نتيجة ل, يجب أن يتطابق منتج المصنف مع ظروف التغذية المتوقعة في مرحلة العملية التالية بدلاً من اتباع هدف حجم عالمي واحد.
تيار العودة الخشنة
يحتوي التيار الخشن على جزيئات يقوم المصنف بتوجيهها مرة أخرى لطحن إضافي. ينضم هذا التيار إلى تغذية الطاحونة الجديدة ويمر عبر غرفة الطحن مرة أخرى. لأن المادة الراجعة تبقى داخل الدائرة, يؤثر تدفقه على واجب الطاحونة, مضخة, الحوض والمصنف معا.
معدات التصنيف في طحن الخام بدائرة مغلقة
عادة ما تقوم محطات معالجة المعادن الرطبة بربط المطاحن الكروية بالأعاصير المائية أو المصنفات الميكانيكية. كلا الترتيبين يفصلان المنتج الجيد عن العائد الخشن, على الرغم من أنهم يستخدمون هياكل معدات مختلفة وحركة المواد. تأخذ شركة Vanore Mining بعين الاعتبار اتصال العملية الكامل عند المطابقة معدات الطحن مع التصنيف ومراحل النبات النهائية.
| معدات | عمل التصنيف | اتصال الدائرة النموذجية | عوامل التكوين |
|---|---|---|---|
| إعصار مائي | يستخدم تدفق الملاط وعمل الطرد المركزي لفصل الكسور الناعمة والخشنة. | تقوم المضخة بنقل ملاط تفريغ الطاحونة من الحوض إلى نقطة تغذية الإعصار. | كثافة الخام, حالة الطين, حجم المنتج المستهدف, واجب المضخة وترتيب الإعصار. |
| المصنف دوامة | يستخدم سلوك الترسيب والنقل الميكانيكي لفصل الفائض عن المواد الصلبة الخشنة المستقرة. | يدخل تفريغ المطحنة إلى حوض المصنف; تتحرك المواد الصلبة الخشنة مرة أخرى نحو مرحلة الطحن. | سلوك تسوية المواد, حالة المسبح, ترتيب دوامة, مساحة النبات وهدف العملية. |
| شاشة جيدة | يفصل الجزيئات حول فتحة مختارة حيث تتناسب المادة والدائرة مع الفحص. | الشاشة ذات الحجم الأصغر أو الحجم الكبير تتبع المنتج المحدد وترتيب الإرجاع. | فتحة, رُطُوبَة, منطقة الفحص, حالة التآكل وتوزيع الأعلاف. |
تحميل العودة واستقرار الدائرة
يصف حمل الإرجاع المواد المصنفة الخشنة التي يتم تدويرها مرة أخرى إلى المطحنة. إنه ليس مكانًا معزولًا. صلابة خام, معدل التغذية الجديد, توزيع جزيئات التغذية, حالة مطحنة, يؤثر توازن الماء وسلوك المصنف على كمية المواد التي تتحرك حول الحلقة.
دائرة مستقرة تحافظ على الحوض, مضخة, يعمل المصنف والمطحنة كنظام واحد متصل. على سبيل المثال, التغذية غير المستوية يمكن أن تغير ظروف تفريغ الطاحونة. بدوره, يمكن أن يختلف مستوى الحوض ونقل الملاط, الذي يغير تغذية المصنف. وبالتالي فإن المعالجة المتسقة للمواد تدعم التصنيف الأكثر قابلية للتنبؤ والتغذية النهائية.
- حالة تغذية جديدة: يؤثر حجم التغذية المسحوقة وكفاءة الخام على واجب الطحن الذي يدخل الحلقة.
- حالة المطحنة: بطانات, وسائل الإعلام طحن, تؤثر مكونات التفريغ وتشغيل المحرك على تقليل الحجم وحركة التفريغ.
- توازن الماء: تؤثر حالة الملاط على الضخ, التصنيف ونقل المواد من خلال دائرة رطبة.
- مضخة وحوض: يدعم النقل المستقر تغذية المصنف المتسقة ويمنع الوحدات من العمل كمراحل منفصلة.
- حالة المصنف: يرتدي, انسداد, يمكن أن يؤدي توزيع التغذية والحالة الميكانيكية إلى تغيير الانقسام بين تدفقات المنتج والعودة.
- متطلبات المصب: يجب أن يدعم حجم المنتج المحدد تحرير المعادن وطريقة الفصل التالية.
الاتصال بالتعويم والفصل المغناطيسي
يشكل المنتج الناعم المصنف العلف لمرحلة الإغناء التالية. في دائرة التعويم, تدخل المادة في التكييف و معدات التعويم بعد تحضير الملاط المطلوب. في دائرة مغناطيسية, خام مناسب يمكن أن تتحرك نحو فاصل مغناطيسي رطب. قد تقوم مصانع أخرى بربط منتج الطحن بتركيز الجاذبية, سماكة أو تصنيف إضافي.
يحمي التصنيف هذا الاتصال عن طريق الحد من كمية المواد الخشنة غير المناسبة التي تتقدم. لكن, المنتج المطلوب خاص بالخام. يحدد اختبار المعادن والتحرر ما إذا كان حجم الطحن المحدد يدعم عملية الفصل المقصودة.
عوامل تكوين دائرة مطحنة الكرة
تقوم شركة Vanore Mining بمطابقة معدات الطحن والتصنيف حول مسار المواد والعملية. تغطي المراجعة نوع الخام, حجم العلف المسحوق, منتج طحن الهدف, واجب رطب أو جاف, طريقة فصل المصب, تخطيط الموقع والمعدات المساعدة. هذا النهج يربط الطاحونة بالكامل معدات معالجة المعادن التدفق بدلاً من التعامل معه كآلة مستقلة.
تتضمن معلومات المشروع المفيدة: معلومات خام تمثيلية, الحد الأقصى لحجم تغذية المطحنة النموذجي, نطاق حجم المنتج المطلوب, عملية المصب المخطط لها, الظروف المائية المتاحة, جدول تشغيل المصنع وقيود التخطيط. يجب أن تحدد متطلبات الاختبار والعملية الاختيار النهائي للمعدات.
الأسئلة الشائعة حول دائرة تصنيف مطحنة الكرة
ما هو الغرض من التصنيف بعد مطحنة الكرة?
يفصل التصنيف الجزيئات التي تلبي حجم المنتج المطلوب عن المواد الخشنة التي تحتاج إلى مزيد من الطحن. تنتقل المواد الدقيقة إلى مرحلة العملية التالية, بينما يعود الجزء الخشن إلى المطحنة.
ما هو الحمل العائد في دائرة مطحنة الكرة?
الحمل الراجع هو المادة الخشنة التي يتم فصلها عن تفريغ الطاحونة وتوجيهها مرة أخرى إلى الطاحونة لتقليل حجمها بشكل إضافي. يعتمد سلوكها على خصائص الخام, ظروف التغذية, عملية المصنف والدائرة المختارة.
ما هي المعدات التي يمكنها تصنيف تفريغ مطحنة الكرة?
تستخدم دوائر طحن الخام الرطب عادة الأعاصير المائية أو المصنفات الميكانيكية. تعتمد المعدات المناسبة على سلوك الملاط, حجم المنتج المستهدف, تخطيط العملية ومتطلبات الفصل النهائية.
أين يذهب المنتج الجيد المصنف?
يمكن للمنتج الناعم أن ينتقل إلى التعويم, الفصل المغناطيسي, تركيز الجاذبية, التسميك أو مرحلة معالجة أخرى وفقًا للخام وطريقة الإثراء المحددة.
